perc 2 modul 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2.Gambar rangkaian

3.Listing program

4.Flowchart

5.Video

6.Kondisi

7. Link Download

1. Komponen[kembali]
a. arduino Uno

b. 7segmen

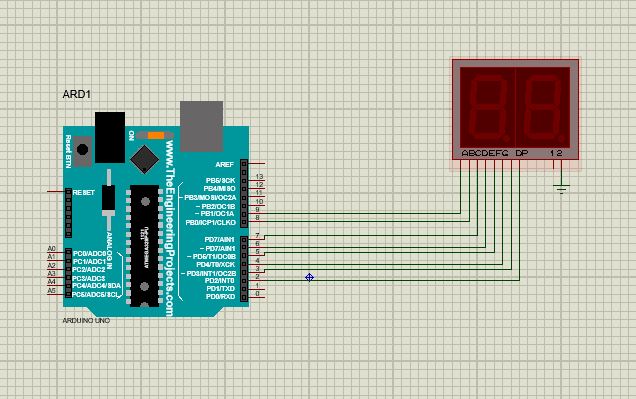

2. Gambar Rangkaian [kembali]

3. Listing Program [kembali]

byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9}; //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte

void setup()      //Semua kode dalam fungsi ini hanya dieksekusi sekali

{   for (int i = 0; i < 9; i++)  //Kondisi perulangan dari 0 hingga batas kecil dari 9; Increase

{

pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT

}

}

void loop()             //Semua kode dalam fungsi ini di eksekusi berulang

{

       digitalWrite(2, HIGH);

       digitalWrite(3,  LOW);

       digitalWrite(4,  LOW);

       digitalWrite(5,  LOW);

       digitalWrite(6,  LOW);

       digitalWrite(7, HIGH);

       digitalWrite(8, HIGH);

       digitalWrite(9, HIGH);

}

4. Flowchart [kembali]

5. Video [kembali]

6. Kondisi [kembali]

a. Pada listing program, bagaimana cara membentuk angka 9 di 7 segment?

Jawab :

Dengan cara mengubah output dari setiap pin, dengan membuat semua pin HIGH dan hanya pin 5 LOW.

void loop()
{
       digitalWrite(2,  HIGH);
       digitalWrite(3,  HIGH);
       digitalWrite(4,  HIGH);
       digitalWrite(5,  LOW);
       digitalWrite(6,  HIGH);
       digitalWrite(7, HIGH);
       digitalWrite(8, HIGH);
       digitalWrite(9, HIGH);
}

b. Ubahlah 7 segment pada percobaan 2 menjadi 7 segment common katoda dan berikan semua logika high apa yang terjadi?

Jawab :

Led akan mati, karena diberikan vcc dan diberikan logika high maka tidak ada beda potensial

b. Ubahlah 7 segment pada percobaan 2 menjadi 7 segment common katoda dan berikan semua logika high apa yang terjadi?

Jawab :

Led akan mati, karena diberikan vcc dan diberikan logika high maka tidak ada beda potensial

7. Link Download [kembali]

a. rangkaian Download
b. video Download
c. listing Program Download
