a. arduino Uno
b.LED
c. Button
//MASTER
#define button 2 //Deklarasi pin 2 untuk button
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(button,INPUT_PULLUP);
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua kode dalam fungsi ini dieksekusi berulang
{
int nilai = digitalRead(button);
//ditekan
if(nilai == 0)
{
Serial.print("1");
}
else
{
Serial.print("2");
}
delay(200);
}

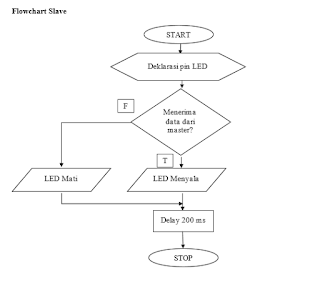

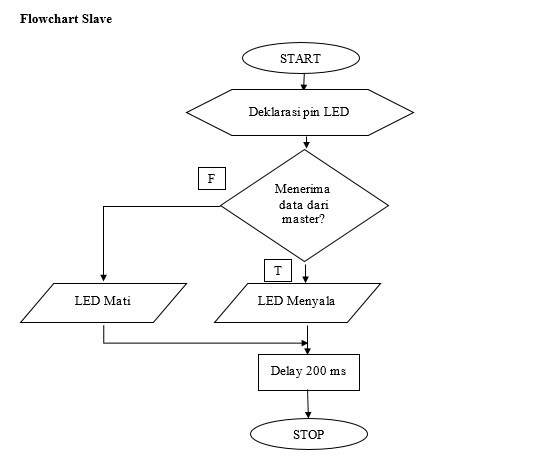

//SLAVE
#define led 12 //Deklarasi pin 12 untuk LED
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(led,OUTPUT); //Deklarasi LED sebagai output
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua program dalam fungsi ini dieksekusi berulang
{
if(Serial.available()>0)
{
int data = Serial.read();
if(data=='1') //Jika data yang dikirimkan berlogika
{
digitalWrite(led,HIGH); //LED menyala
}
else
{
digitalWrite(led,LOW); //LED mati
}
}
}
1. Jika pada led dan push button ditambahkan 100k ohm resistor, apa yang akan terjadi? jelaskan
Jawab :
Led akan mati karena hambatan yang telalu besar untuk rangkaian. Arus menjadi tidak mengalir, walaupun button ditekan,
2. Bagaimana pengaruh input pullup/pulldwon pada rangkaian? Jelaskan
Jawab :
Pada rangkaian ini kita menggunakan input pull up yang mana button akan berlogika Low(berlogika 0) jika ditekan. Jika button tidak ditekan maka akan menghasilkan logika High(berlogika 1) ,Kemudian Arduino mencetak 1 sesuai program master dan dikrim ke slave. Karena data dari master adalah ‘1’, slave akan memprosesnya untuk menghidupkan LED.yang mana program arduino mecetaknya menjadi angka 2 dan dikirim ke slave. Program slave akan memproses nilai selain ‘1’ dengan perintah LED mati, termasuk ‘2’
c. listing Program Master Download
d.listing Program Slave Download
