Perc 2 Modul 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2.Gambar rangkaian

3.Listing program

4.Flowchart

5.Video

6.Kondisi

7. Link Download

1. Komponen[kembali]
a. arduino Uno

b. LM35

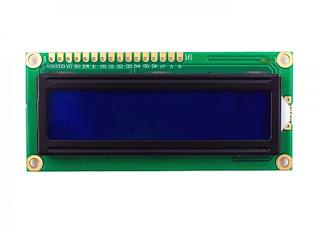

c. LCD

2. Gambar Rangkaian [kembali]

3. Listing Program [kembali]

#include <LiquidCrystal.h>
#define LM35 A0
LiquidCrystal lcd(2,3,4,5,6,7);
int nilaiSuhu;


void setup() {
pinMode(A0, INPUT);
lcd.begin(16,2);
}

void loop()
{

nilaiSuhu=((5*analogRead(LM35)*100.00)/1024/3);
lcd.clear();
lcd.setCursor(0,0);
lcd.print("LM35 Sensor Suhu");
lcd.setCursor(0,1);
lcd.print(nilaiSuhu);
delay(100);
}



4. Flowchart [kembali]

5. Video [kembali]

pada percobaan 2 modul 2 menggunakan komponen arduino, LCD dan LM35. dimana sebelum menjalankan rangkaian maka membuat sebuah listing program.

dimana terlebih dahulu mendeklarasikan library dan pin yang akan terhubung pada arduino, selanjutnya void setup dimana program dapat dijalankan satu kali. dimana pin A0 sebagai input. selanjutnya void loop dimana program dapat dijalankan berulang. dimana pendeklarasian rumus dari nilai yang akan muncul pada lcd dan semua yang akan di tampilkan pada lcd tersebut. setiap perubahan memiliki delay sebesar 100ms

6. Kondisi [kembali]

1. Apa yang terjadi jika kaki lm35 terbalik dihubungkan antara vcc dan ground?

Jawab :

Apabila kaki LM35 terbalik dihubungkan maka nilai yang tertera pada LCD adalah 166. dan dapat dinyatakan error karena didalam LM35 terdapat rangkaian pada ground dihubungkan pada kapsitor dan resistor.

2. Bagaimana jika output lm35 dihubungkan di pin 1 arduino?

Jawab :

Apabila lm35 dihubungkan ke pin 1 maka nilai yang tertera pada LCD akan 0. karena ic lm35 itu menghasilkan output analog sedangkan pin 1 arduino adalah pin digital

7. Link Download [kembali]

a. rangkaian Download
b. video Download

c. listing Program Download
