TP Modul 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Rangkaian Simulasi

3. Video

4.  Listing program

5. Flowchart

6. Link download

1. Kondisi[kembali]

ganti LED menjadi Buzzer, buat kondisi buzzer awal mati, lalu hidup dengan delay 200ms

2. Rangkaian Simulasi[kembali]

3. Video [kembali]

4. Listing Program [kembali]

arduino 1

//MASTER

#define button 2 //Deklarasi pin 2 untuk button

void setup()        //Semua kode dalam fungsi ini dieksekusi sekali
{
  pinMode(button, INPUT_PULLUP);
  Serial.begin(9600); //Set baud rate 9600
}

void loop()         //Semua kode dalam fungsi ini dieksekusi berulang
{
  int nilai = digitalRead(button);

  //Button ditekan
  if (nilai == 0)
  {
    Serial.print("1");
  }
  else
  {
    Serial.print("2");
  }

  delay(200);
}

arduino 2

//SLAVE

#define buzzer 12

void setup()    //Semua kode dalam fungsi ini dieksekusi sekali
{
  pinMode(buzzer, OUTPUT); //Deklarasi L sebagai output
  Serial.begin(9600);           //Set baud rate 9600
}

void loop()                          //Semua program dalam fungsi ini dieksekusi berulang
{
  if (Serial.available() > 0)
  {
    int data = Serial.read();
    if (data == '1') //Jika data yang dikirimkan berlogika
    {
      digitalWrite(buzzer, HIGH);
      delay(200);
      digitalWrite (buzzer,LOW);
      delay(200);
    }
    else
    {
      digitalWrite(buzzer, LOW);
    }

  }

}

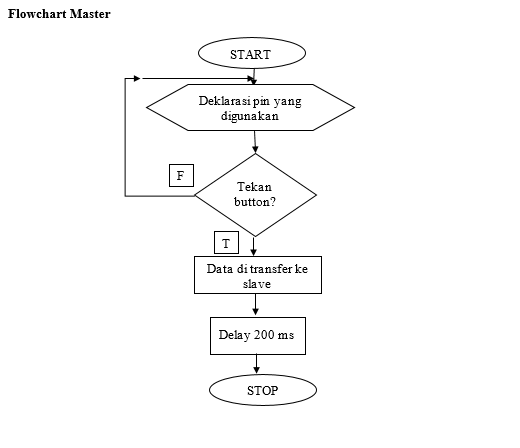

5. Flowchart [kembali]



6. Link Download [kembali]

a. HTML Download
b. File Rangkaian Download
c. Video Download
d. Listing Program1 Download

e. listing Program2 Download
f. Flowchart  Download
